Говоримо о намотају високофреквентног трансформатора

1: Коришћењем наменског софтвера за дизајнирање трансформатора ПИКСлс Десигнер и ПИ ТРАНСФОРМЕР Десигнер, унешћеће се неколико параметара, као што су потребни параметри, као што су опсег улазног напона, захтјеви излазног напона, магнитуда напона пристраности, процењена снага трансформатора, фактор снаге, слој примарног калема, број окрета секундарног калема. ПИ софтвер ће дати разумни параметар трансформатора према параметрима које унесе корисник. Затим дизајнер може напунити трансформатор у складу са датим параметрима. Софтвер ће дати следеће параметре: примарни намотај, број слојева повратне намотаје, секундарни намотај, број окрета, величина жице, правац навијања, величина ваздушног јаза, број слојеве траке између завојнице, тип скелета, врста магнетног језгра, захтеви за потапајућу боју и слично.

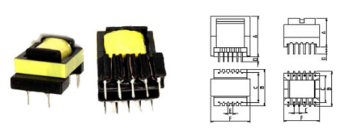

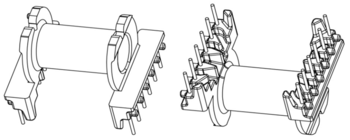

2: Са овим параметрима, можете напунити трансформатор. Пре навијања трансформатора, напишите број до стопала скелета. На примјер, потребно је ветар трансформатор са улазним напоном + 24В, излаз 1 је + 9В, а излаз 2 је + 15В, а снага 2 излазних прикључака је 1.5В. Тада је метода навијања овог трансформатора следећа:

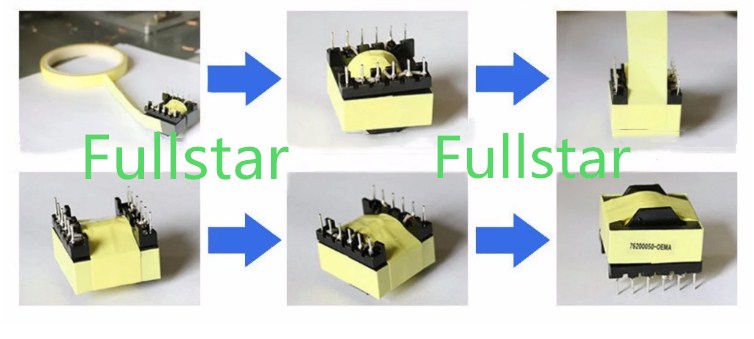

Метода навијања примарног намотаја: почев од пин 2, користећи емајлирану жицу с пречником жице од 0,19 мм како би се окренула око рама за 53 окрета, процјењује се да постоје два слоја, а навијање треба да буде равно могуће. На крају пин 1, обојите два слоја изолацијском траком.

Метода навијања пригушнице: почев од водове 5, користите емајлирану жицу с пречником жице од 0,13 мм како бисте се окренули око рама 27 до краја пинова 4. Након навоја, обмотајте два слоја са изолацијском траком и обмотите са слојем изолационе траке. Сви осим игле су изложили калемове.

Метода намотања конца намотаја 9В: завијена на дно дебљине 7 метара и 6 метара са изолацијском траком, користећи емајлирану жицу пречника 0,35 мм, почевши од 7 стопа и завршавајући са 20 до 6 стопа, омотане у два слоја изолацијском траком. Обмотајте намотине осим 7-пински 6-полни са изолацијском траком.

Метода намотаја 15В навоја: омотана у 10 стопа и 9 стопа са изолацијском траком, користећи емајлирану жицу с пречником жице 0,19 мм, почевши од 10 стопа и завршавајући са 34 до 9 стопа, омотане са два слоја изолационе траке, са два брза магнетна језгра постављена је папира дебљине 0,3 мм (тј. ваздушни јаз, око 4 слоја дебљине бијелог папира) између две језгре. Након поравнања, језгро и скелет су омотане траком. (Изолациона трака се односи на 4КВ изолацију)

3: Испитни излазни трансформатор и оптерећење

Метода испитивања: Инсталирајте трансформатор ране на тест плочу која је успешно тестирана да би се открио излазни круг и капацитет оптерећења. Ако су излазни крај и капацитет оптерећења нормални, може се тестирати могућност преноса напона трансформатора.

4: Потврда издржљивости напона трансформатора.

Испитивање напонског одзива трансформатора подељено је на три групе, на примарног краја (1, 2 стопе), на крају 9В (6, 7 стопа) и на крају 15В (9, 10 стопа). Додајте 3КВ АЦ напон на било који две крајеве у трајању од 20 секунди (било који снимак на сваком крају клипа може се потпуно обући на оба краја). Ако напонски тестер аларми, трансформатор ће бити неквалификован и неће проћи аларм.
