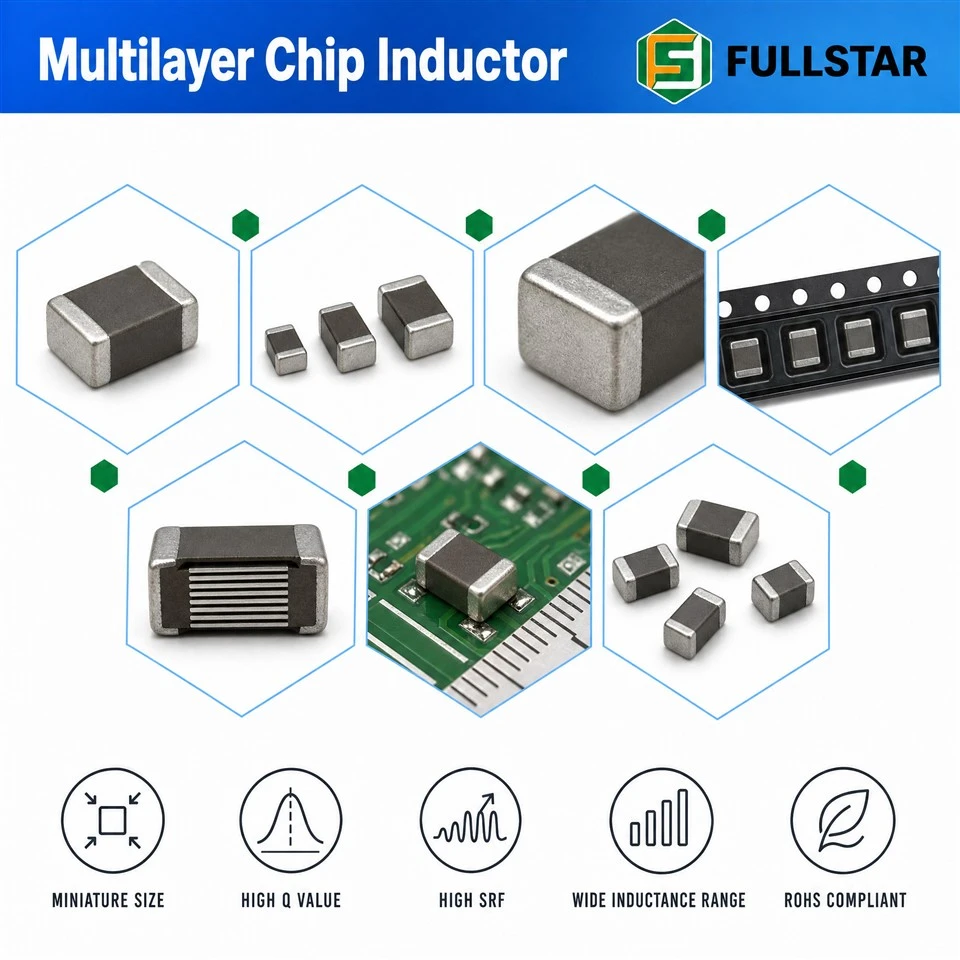

Вишеслојни чип индуктор

Пружајући квалитетне и стандардне{0}}корисничке електронске и пасивне компоненте индуктора и решења за вишеслојне чипове, Фуллстар Елецтроницс је водећи произвођач и добављач индуктора са вишеслојним чипом у Кини. добродошли у велепродају вишеслојних индуктора за електронику из наше фабрике.

Структура производа

Типичан вишеслојни чип индуктор се састоји од:

① Магнетни / керамички слојеви материјала

Феритни или{0}}керамички материјали високе фреквенције

Обезбедите путеве магнетног флукса и побољшајте перформансе индуктивности

Смањите електромагнетне сметње и цурење сигнала

② Унутрашња спирална електрода

Формиран од штампаних проводних шара

Обично је направљен од{0}}материјала високе проводљивости као што су сребро или бакар

Више слојева је повезано како би се створила комплетна структура завојнице

③ Екстерни терминали

Металне електроде које се налазе на оба краја компоненте

Обезбедите електричну везу са ПЦБ-ом путем лемљења

Изградња

Кључне карактеристике и предности

Миниатуризед Десигн

Компактна вишеслојна структура без спољашњег намотаја

Доступан у ултра-малим величинама паковања као што су 0201, 0402 и 0603

Идеалан за{0}}изглед ПЦБ-а високе густине

Висока поузданост

Монолитна керамичка/феритна конструкција

Одлична механичка чврстоћа

Снажна отпорност на вибрације, ударце и стрес околине

Одличне високе{0}}перформансе

Ниска паразитска капацитивност

Висока само{0}}резонантна фреквенција (СРФ)

Погодно за РФ и{0}}апликације за велике брзине сигнала

Лов Елецтромагнетиц Леакаге

Унутрашња завојница је у потпуности уграђена у магнетни материјал

Категорије производа

Помаже у смањењу ЕМИ и побољшава стабилност кола

СМТ компатибилност

Дизајниран за-аутоматско састављање-и-састављање велике брзине

Погодно за{0}}производњу великих размера

Типичне апликације

Где се користе

Мобилни и бежични: паметни телефони, таблети, носиви уређаји, Ви-Фи / Блуетоотх / ГПС модули, РФ предњи-поклапање

Комуникациона опрема: базне станице, рутери, сет{0}}топ боксови, хибридна кола

Рачунарство и напајање: преносиви рачунари, уређаји за складиштење, ДЦ-ДЦ претварачи, мреже за раздвајање

Потрошачки АВ: телевизори, аудио опрема, тјунери

Аутомобилска електроника: опције АЕЦ-К200 класе за инфотаинмент, контролу каросерије, сензорске модуле

Индустрија и медицина: инструментација, контролне табле, опрема за надзор

Функције колаФилтрирање · подешавање · усклађивање импедансе · раздвајање · кондиционирање сигнала · пригушивање / сузбијање ЕМИ · складиштење енергије мале-вредности у компактним ДЦ-ДЦ степенима

Предности и ограничења

Предности

Минијатуризација / низак профил- највећа густина индуктивности по јединици запремине међу типовима индуктора за чип; идеално за танке,{1}}плоче велике густине

Висока поузданост- структура завојнице је запечаћена унутар феритног тела, елиминишући изложене намотаје, олабављење и механичка оштећења

Мало цурење магнетног флукса- затворена магнетна путања задржава флукс унутар компоненте, смањујући сметње са суседним колима и подложност спољашњој буци

Безоловни СМТ дизајн- рефлов-компатибилан, погодан за аутоматизовано склапање и модуле са ограниченим простором{2}}

Високо конзистентне електричне карактеристике- процес ламинирања даје добру поновљивост од-у-јединицу

Исплативоу великој-продукцији

Ограничења

Мања максимална индуктивност и нижи К од жичаних{0}}намотаних индуктора исте величине

Нижа струјна{0}}могућност ношења и већи ДЦР при еквивалентној индуктивности

Није први избор за јаке{0}}путеве снаге или прецизна резонантна кола

Вишеслојни у односу на жичани-намотан чип индуктора

Ми смо врхунски професионални произвођач специјализован за магнетне компоненте и електронска решења. Основани 2009. и са седиштем у високотехнолошком-центру у Сијану, акумулирали смо преко 15 година дубоке стручности у истраживању, развоју и производњи трансформатора и индуктора високих{4}}перформанси. Наш објекат се простире на 3.000 квадратних метара и покреће га посвећена радна снага од 300+ обучених професионалаца, укључујући виши тим за истраживање и развој фокусиран на магнетне дизајне по мери.

Наша свеобухватна линија производа садржи високо{0}}и нискофреквентне-трансформаторе, тороидне трансформаторе, струјне трансформаторе и широк избор индуктора и магнетних језгара. Као 6 водећих фабрика за индустријске контроле, ми обезбеђујемо критичне компоненте за напајање, телекомуникације, аутомобилску електронику и сектор зелене енергије широм света.

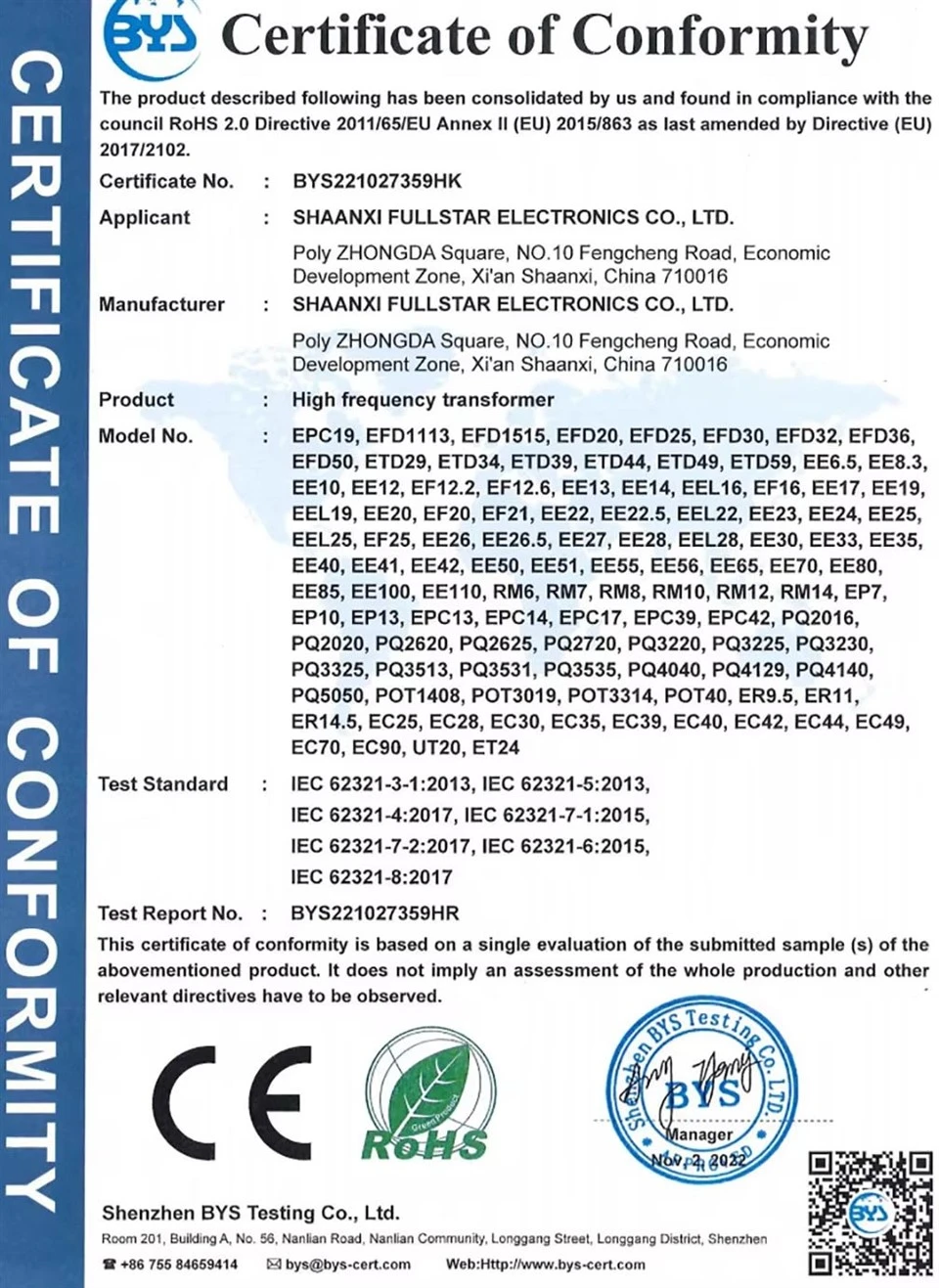

Квалитет је наша основна компетенција. Фуллстар послује у складу са стриктним ИСО9001:2015 системом управљања квалитетом. Наши производи поседују међународне сертификате о безбедности и заштити животне средине, укључујући УЛ, ЦЕ, РоХС и РЕАЦХ. Свака јединица пролази кроз 100% ригорозни процес тестирања пре испоруке како би се обезбедила поузданост без-кварова у захтевним индустријским окружењима.

Одлични смо у прилагођавању. Са напредним могућностима{1}}заснованим на дизајну и узорцима-, нудимо брзу 7-дневну израду прототипа и флексибилне ОЕМ/ОДМ услуге. Наш ланац снабдевања достиже преко 80 земаља, пружајући локализовану подршку и-исплативу логистику. Без обзира да ли вам је потребна велика{9}}производња или мала-серијска прилагођена калемова, Фуллстар испоручује прецизне-конструисане магнетне компоненте које покрећу вашу иновацију напред. Поздрављамо глобалне пословне упите за дугорочна стратешка партнерства.

ФАК

К1. Која је разлика између индуктора са вишеслојним чипом и индуктора са жичаним-намотаним чипом?

Вишеслојни тип формира свој калем штампањем проводљиве спирале унутар ко{0}}опаченог тела; тип жице{1}}намотава жицу око језгра. Вишеслојне победе у величини, висини, цурењу флукса и конзистентности; жица{3}}побеђује на максималној индуктивности, К и јачини струје.

К2. Да ли да изаберем керамички или феритни вишеслојни индуктор?

Изаберите керамику (не-магнетну) за рад са високо-РФ фреквенцијама где су потребни високи СРФ и високи К. Изаберите ферит за веће вредности индуктивности, опште филтрирање, раздвајање и сузбијање ЕМИ.

К3. Шта је СРФ и зашто је то важно?

СРФ је само{0}}резонантна фреквенција на којој паразитски капацитет индуктора поништава његову индуктивност. Изнад СРФ компонента се понаша капацитивно. Држите радну фреквенцију знатно испод СРФ-а (уобичајено правило је најмање 10× маргина).

К4. Како да прочитам код индуктивности?

Р означава децимални зарез, а Н означава нХ: Р10=0.10 нХ, 1Н0=1.0 нХ, 10Н=10 нХ. Тро-кодови прате исту логику као и отпорници (нпр. . 100=10 µХ, 101=100 µХ).

К5. Која је разлика између индуктора и феритне перле?

Индуктор се одређује индуктивношћу; перла је одређена углавном импедансом на датој фреквенцији (обично 100 МХз). Перла се користи за апсорпцију високо-шума, а не за складиштење енергије или подешавање кола.

К6. Да ли подржавате прилагођене вредности индуктивности или толеранције?

Да - прилагођена индуктивност, толеранција, висина и паковање су доступни у оквиру применљивог прозора процеса. Поделите циљну вредност, учесталост, струју и величину.

К7. Коју документацију можете доставити?

Подаци о серији, РоХС/РЕАЦХ декларација, извештај о тестирању поузданости и комплети за процену узорака на захтев.
